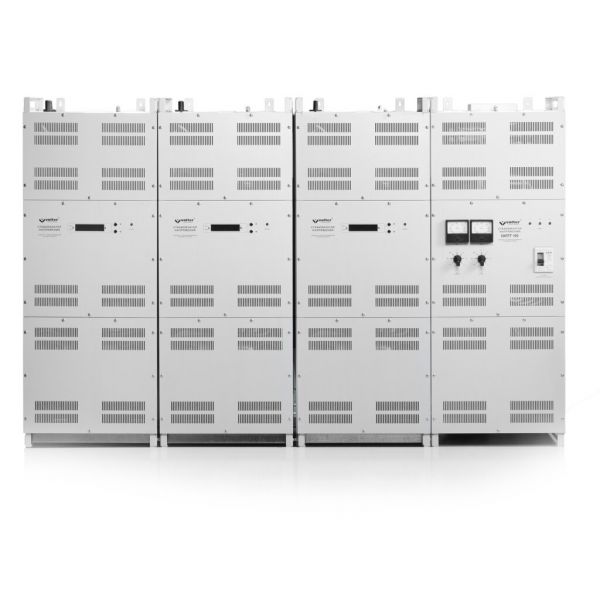

Volter-200 с Volter-200 с
- Производитель: Volter
На лицьовій панелі блоку комутації знаходяться:
- автоматичний вимикач;
- світлодіодні індикатори наявності вхідної напруги і вихідного напруги;
- вольтметри вхідної та вихідної напруги;
- два перемикача вольтметрів, що дозволяють по черзі вимірювати фазну і лінійну напруги, як на вході, так і на виході стабілізатора;
- амперметр вхідного струму;
- перемикач амперметра за фазами.
На верхній панелі фазного блоку знаходиться перемикач режимів роботи, на лицьовій панелі - рідкокристалічний індикатор і кнопки управління.
Кожен блок стабілізації фазної напруги складається з автотрансформатора, силових ключів і контролера напруги. В процесі роботи контролер відстежує зміну вхідної фазної напруги і відповідно до результатів виміру перемикає силові ключі, підтримуючи стабільним магнітний потік автотрансформатора і стабільну вихідну напругу стабілізатора.
До трифазної мережі стабілізатор підключається через блок комутації. підключення виконується за схемою "зірка" з обов'язковим нульовим проводом.
Характеристики Volter-200 с Volter-200 с
| Характеристики | |
| Быстродействие, мс | 20 |
| Вес, кг | 650 |
| Влажность, не более | 40…80% |
| Входной диапазон, В | 125-265 (на фазу) |
| Высота, мм | 285 |
| Класс защиты | IP20 |
| КПД, % | 98 |
| Макс. мощность при Umin, кВт | 120 |
| Максимальная мощность, кВт | 210 |
| Максимальный ток, А | 320 |
| Отключение в транзите,В | 260±5 |
| Отключение при Umax, В | 275 |
| Отключение при Umin, В | 115 |
| Рабочая температура, °C | Рабочий диапазон от плюс 1°С до 40°С в закрытом помещении |
| Тип | электронный тиристорный |
| Точность стабилизации | +6,5 -6,5% |
| Фазность | три фазы |
| Цвет | светло-серый |
| Шаг стабилизации, В | 15,5 |
| Ширина, мм | 1610 |
| Охлаждение | естественное |
| Выходное напряжение, V | 220 (на фазу) |
| Длина, мм | 2300 |
| Количество фаз | 3 |
| Количество ступеней | 9 |
| Функция задержки, с | 4,5-7,5 |
| Тип монтажа | напольный |
